Rekuperátor
Hő visszanyerő lakásszellőztető |
Új lakások építése esetén rövid időn belül megtérülő befektetés. | | Energiatakarékos, használatával a fűtési költség kedvezőbb lesz mert csak annak a hőnek az árát kell kifizetni ami nem lett | | visszaforgatva a rendszerbe. | | | | Az elszívott elhasznált meleg levegő hőtartalmának | | visszanyerésével a beömlő hideg levegőt előmelegíti. | | Az elhasznált levegőt elszívja és friss levegőt fúj be a | | speciális filtereken keresztül. (pollen,stb) | | Nyári hónapokban is hatékony lehet, mert ilyenkor a bejövő friss | | levegő hőjét átadja a kimenő hűvösebb levegőnek, ezzel segít | megtartani a benti, kellemesebb hőmérsékletet.
| | Alkalmas a nedvesedés, gombásodás csökkentésére. | | Heatex (Svédország) alumínium betét, speciális filterek. | | Családi ház, iroda, üzlet, műhely, kávézó, uszoda, szolárium, farm ipari létesítmény stb. energiatakarékos légcseréjére ajánlott. | | | | Nem véletlen, hogy egyre több nyugati városban hővisszanyerős | | lakásszellőztető beépítése az építési engedély kiadásának előfeltétele. |
|
| | | | | | | |
|
|
|
| |
| |
| | | |
| | | | ÁLTALÁNOS TUDNIVALÓK Hol és miért érdemes rekuperátort alkalmazni?
A szellőztetés problémája az otthoni fa nyílászárók, műanyagra való cseréje után merül fel a leggyakrabban. A fa nyílászárók szigetelésének és a gravitációs szellőztetésnek köszönhetően a sok hézagon, résen át friss, de hideg levegő áramlik a helyiségekbe. Nincs szükség más szellőzőrendszerre, de a fűtési költségek az elveszett hőenergia miatt nagyon magasak . A műanyag nyílászárókra való áttérést követően a fűtési költségek jelentősen csökkennek, de megjelenik egy sor új probléma: nedvesség, a kellemetlen szagok nem távoznak, a levegő minősége romlik, a falon megjelenhet a penész. Persze lehet alkalmazni hagyományos szellőztetést, de ez csak nyáron jó megoldás. Télen a meleg a szellőzőnyílásokon és a nyitott ablakokon át távozik, így a tervezett fűtési költségmegtakarítás „elillan”. A jól szigetelő nyílászárók beszerelése ellenére sincs költségmegtakarítás. Erre a problémára van egy hatásos és gazdaságos megoldás: egy berendezés, amely lehetővé teszi a megfelelő szellőztetést, és a meleg benntartását - a rekuperátor. Hogyan működik a rekuperátor? A berendezés két ventilátorból és egy hőcserélő panelből áll. Az egyik ventilátor friss levegőt fúj be, a másik az elhasznált levegőt távolítja el. Eközben a két légáram áthalad a hőcserélő panelen anélkül, hogy keveredne egymással. A panel, az elhasznált levegő hőenergiáját átadja a beérkező légáramnak. Eredményképpen friss és meleg levegő áramlik a helyiségbe. A készülék hatásfoka nagyon magas, így a fűtési költségek csökkennek, a komfortérzet nő. A rekuperátor akár nyáron is eredményesen alkalmazható. Klimatizált, hűtött helyiségekben alkalmazva visszanyerhető a hűtésre fordított energia. Milyen gazdasági előnyei vannak? Egy 380 m3/h légcsere igényű, 160m2 területű épület éves kb. 200 nap hővisszanyeréses szellőztetés melletti energiamegtakarítása: 6000-7000kWh. Látható, hogy a berendezés ára hamar megtérül, gazdaságossága nyilvánvaló. Alkalmazhatósága széleskörű: irodák, fodrászat, kozmetika, fitnesz termek, szoláriumok, üzletek, bevásárló központok, kocsmák, kávézók, éttermek, műhelyek, üzemek. | | |
|
| |
| |
|
|
|
| |
|
|
|
|
AV6 - W |
|
Egyhelyiséges hővisszanyerő szellőztető. |
|
Egycsöves energiatakarékos kerámia rekuperátor. |
| |
| EC motorral szerelt háromsebességű szellőztető, wifi vezérlési opcióval. |
| A fali rekuperátorok olyan helyiségekben használhatóak, ahol központi |
| rekuperátor nem építhető be. Irodák, fürdőszobák, konyhák, magasabb |
| páratartalmú helyiségek szellőztetésére ajánlott. |
| A rekuperátorban kerámia hőcserélő betét végzi a hőtartást, hőátadást. |
| |
|
|
| Típus |
m3/h
|
Állítható méret / mm
|
Ø mm
|
V.
|
W.
|
Zajszint dB (A)
|
nettó listaár
|
|
AV6-W
|
70
|
230-400
|
150
|
230V/50Hz |
12 |
37
|
99000
|
|
| | | |
| | | |
| | |
Hővisszanyerős légkezelő
berendezések EC motorral. | | | |
Folyamatos szellőztetés
lakóházakhoz és ipari épületekhez egyaránt. Tiszta, vagy enyhén
szennyezett levegő szállítására. | |
Energiatakarékos EC motorokkal
szerelt rekuperátor, Nagy hatékonyságú,RECAIR ellenáramú hőcserélővel,
EU 4 szűrőkkel.. | |
Szigetelt, porszórt, acél ház, radiális EC ventilátorok. A hőcserélő
betét kiszerelhető, vízzel, mosószerrel könnyen tisztítható. | |
Széles felhasználási terület. Lakóházak,
szépségszalonok, üzletek, éttermek, irodák, gyártócsarnokok, műhelyek,
stb. | | VS
típusok: Vertikális, függőleges csőkiállással. HS típusok.
Horizontális, vízszintes csőkiállással. (Képen: HS verzió.) | | |
| |
|
|
|
 | |
EC
motorral szerelt energiatakarékos lakás szellőztető. |
|
Típus |
(m3/h) |
(Pa) |
Előfűtő egység |
(Watt) |
nettó listaár | | ZWC-EC-1VS |
630 |
490 |
- |
220 |
655000 |
| ZWC-EC-1HS |
600 |
360 |
- |
160 |
655000 |
|
ZWC-EC-1V BRI |
600 |
360 |
1000W. |
160 |
895000 |
|
ZWC-EC-1H BRI |
600 |
360 |
1000W. |
160 |
895000 |
|
ZWC-EC-5VS |
1150 |
400 |
- |
230 |
999000 |
|
ZWC-EC-6VS |
1750 |
900 |
- |
680 |
1113000 |
|
|
|
|
|
| |
| |
| | | |
| | | SZELLŐZTETÉS hő és páratartalom visszanyeréssel | Speciális betétek alkalmazásának köszönhetően nem szárad ki a levegő.
A hagyományos alumínium és PVC betétek "csak" hővisszanyerésre alkalmasak. Főként télen, a páratartalom elvész. A helyiségbe meleg, de száraz levegő áramlik. A páratartalom növeléséhez esetleg költséges berendezéseket kell használni. | | Az új, cellulózbetétekkel ellátott rekuperátorok lehetővé teszik nemcsak a hő, de a páratartalom visszanyerését is, nem szárítják ki a levegőt. | | További előnyük a kondenzvíz hiányából eredő takarékosság. Szükségtelen a kondenzvíz elvezető installáció, nem deresedik a betét, nincs szükség fűtőpanelre. Teljesítményük szabályozható (3 sebesség), így a panel működése kontrollálható. | | Széles körben alkalmazzák mindenhol, ahol folyamatos légcsere szükséges. Főként lakásokban és irodákban. Tetszőleges helyzetben szerelhetőek, akár álmennyezet alá is. | Hogyan működik a B3B típusú rekuperátor? | | A berendezés két ventilátorból és egy cellulóz hőcserélő panelből áll. Az egyik ventilátor friss levegőt fúj be, a másik az elhasznált levegőt távolítja el. Eközben a két légáram áthalad a hőcserélő panelen anélkül, hogy keveredne egymással. A panel, az elhasznált levegő hőenergiáját és páratartalmát átadja a beérkező légáramnak. Eredményképpen meleg és megfelelő páratartalmú levegő érkezik a helyiségbe. A fűtési költségek csökkennek, a komfortérzet nő. | | A rekuperátor akár nyáron is eredményesen alkalmazható. Klimatizált, hűtött helyiségekben alkalmazva visszanyerhető a hűtésre fordított energia. |
| |
|
|
|
 | |
| Speciális cellulózbetéttel szerelt rekuperátorok hő és páratartalom visszanyeréssel: |
|
Típus |
(m3/h) |
Nyomás (Pa) |
(w) |
(kg) |
nettó listaár |
| B3B-120 |
250 |
125 |
67 |
25 | 257000 |
| B3B-300N |
450 |
160 |
159 |
30 |
358000 |
| B3B-550N |
750 |
310 |
380 |
40 |
635000 |
| B3B-1000N |
1230 |
170 |
440 |
76 |
995000 |
| B3B-1000AN |
1350 |
340 |
845 |
80 |
1083000 |
|
|
|
|
|
| | | |
| | |

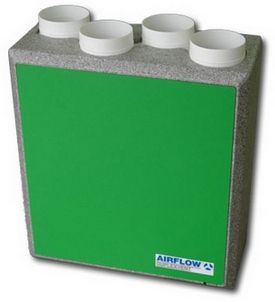

Energiatakarékos lakásszellőztető készülék | |
Az EC energiatakarékos motorokkal szerelt lakásszellőztető SAP Appendix Q tanúsítvánnyal rendelkezik. | |
Alkalmas: passzív házak , energia takarékos házak szellőztetésének megvalósításához is. | |
A készülék öt sebességi fokozatú kapcsolóval (3 x manuális, 2 x külső érzékelő bekötési pontok) van ellátva. | |
Az általános célú szellőztetéshez a készülékben javasolt beállítási pontok találhatóak. | |
Opcionális érzékelők: ( CO2, páratartalom, időzítő / óra, mozgás/ PIR.) általi vezérlési módra is van lehetőség. | |
Alkalmas 40-90 m2.-es
lakások, házak
szellőztetésére. | | |
| |
|
|
|
 | |
Alacsony
energiafogyasztású EC motorral
szerelt rekuperátor. |
|
|
Típus |
(m3/h) |
(w) |
(kg) |
nettó listaár |
|
DUPLEXVENT DV 72 EC |
MAX 280 |
19 -150 |
14 |
450000 |
Névleges
feszültség
230 V ~
Frekvenciája
50 Hz / 60
Hz
Fogyasztás
19 W – 150 W
( 5
sebességi
fokozat )
Maximális
légszállítás
280 m3 / h
Méretek:
(szélesség x
magasság x
mélység)
[mm] 560 x
635 x 260
Csőátmérő
[mm] 125
Szűrő
osztály: EU3
Súly 14 kg
Védettség
IPX2
Termikus
hatásfok
91 % Duplexvent rekuperátor paraméterei | PDF formátumban |
|  |
|
|
|
| |
| | |
| | A rekuperátorok technikai adatainak megtekintéséhez kattintson a PDF ikonra. |
| |
|
|
|
|
| |
|
|
